Đối với các ứng dụng siêu trường siêu trọng như máy nghiền (Tube Mills) hoặc lò nung quay (Rotary Kilns) trong ngành xi măng, SEW-EURODRIVE không chỉ cung cấp hộp số mà còn nổi tiếng với giải pháp Vành răng chia đoạn (Segmented Girth Gears).
Đây là giải pháp thay thế hiện đại cho các loại vành răng đúc nguyên khối truyền thống.

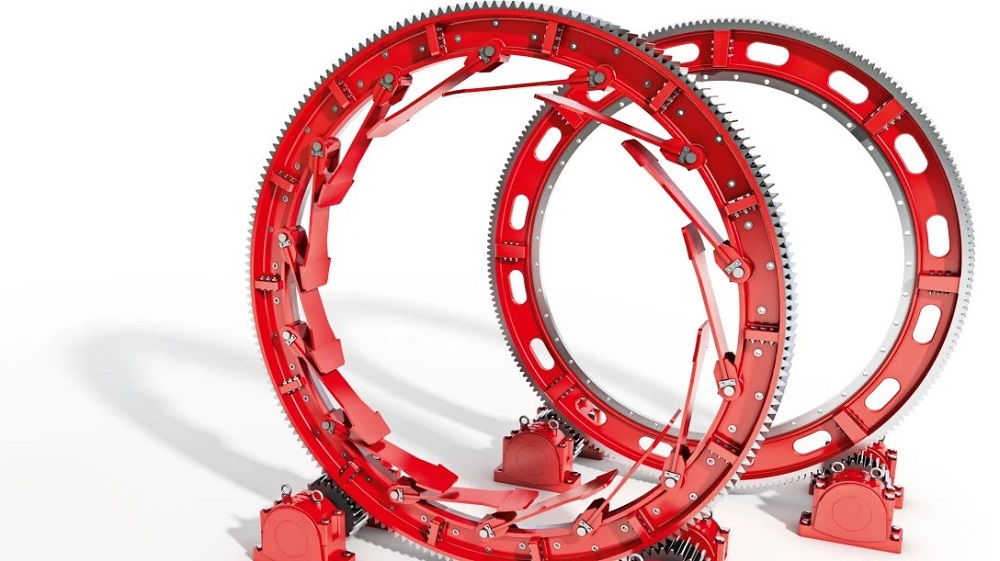

1. Giải pháp Vành răng chia đoạn (Segmented Girth Gears)
Thay vì đúc một vòng tròn khổng lồ, SEW thiết kế vành răng từ nhiều đoạn (segments) nhỏ ghép lại. Vật liệu thường là gang dẻo (Spheroidal graphite cast iron - ADI) có độ bền cực cao.
-
Vận chuyển dễ dàng: Các đoạn nhỏ có thể đóng pallet và vận chuyển bằng container tiêu chuẩn thay vì phải dùng xe siêu trường siêu trọng.
-
Lắp đặt linh hoạt: Có thể thay thế từng đoạn nếu bị hỏng cục bộ mà không cần tháo toàn bộ vành răng.
-
Độ chính xác cao: Các đoạn được gia công CNC chính xác, đảm bảo khi ghép lại sẽ đạt độ khớp hoàn hảo, giảm rung động cho lò nung.
2. Hệ thống truyền động đi kèm
Một bộ truyền động vành răng đầy đủ cho máy nghiền/lò nung của SEW thường bao gồm:
-
Bánh răng nhỏ (Pinion): Bộ phận truyền lực trực tiếp lên vành răng. SEW cung cấp cả gối đỡ và hệ thống bôi trơn đi kèm.
-
Hộp giảm tốc chính: Thường là dòng X Series (tải nặng) hoặc P Series (hành tinh) để đạt mô-men xoắn khổng lồ.
-
Hộp số phụ (Auxiliary Drive): Dùng để quay lò ở tốc độ cực chậm khi bảo trì hoặc để tránh biến dạng nhiệt khi dừng lò đột ngột.
-
Khớp nối (Couplings) và Phanh (Brakes): Đảm bảo an toàn và ngắt kết nối khi cần.
3. Lợi ích kỹ thuật so với vành răng đúc truyền thống
Dưới đây là sự khác biệt chính giúp SEW chiếm ưu thế trong các nhà máy xi măng:
| Đặc điểm | Vành răng đúc truyền thống | Vành răng chia đoạn SEW |
| Vật liệu | Thép đúc (dễ bị rỗ khí, ứng suất dư) | Gang dẻo ADI (độ bền mỏi cao, chịu mài mòn tốt) |
| Trọng lượng | Rất nặng, khó lắp đặt | Nhẹ hơn, tối ưu hóa theo thiết kế CAD |
| Thời gian giao hàng | Rất lâu (do chờ đúc và tôi luyện) | Nhanh hơn nhờ sản xuất theo module |
| Sửa chữa | Phải thay cả vòng hoặc hàn đắp (kém bền) | Thay thế đoạn bị hỏng dễ dàng |
4. Dịch vụ và Giám sát thông minh
SEW tích hợp hệ thống DriveRadar® cho các bộ truyền động vành răng lớn. Hệ thống này sử dụng các cảm biến để:
-
Theo dõi độ rung, nhiệt độ và tình trạng bôi trơn thời gian thực.
-
Dự đoán hư hỏng trước khi nó xảy ra (Maintenance 4.0), tránh việc dừng máy đột ngột gây thiệt hại hàng tỷ đồng trong sản xuất xi măng.
